干簧管式浮球液位计接线方式
发布时间：2021-06-07 01:19:04 点击次数：2697次
浮球液位开关基本介绍：了解浮球液位开关接线图前必须了解其工作原理或者说一些基本的组成，这样你看了接线图后也能够明白到底是怎么回事，否则就算给你看了，你也不懂，接错线而烧掉开关。这就是我们通常所说的：知其然，知其所以然。
浮球开关是一种结构简单、使用方便、安全可靠的液位控制器件，它具有比一般机械开关体积小，速度快、工作寿命长，与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等发面都得到了广泛的应用。

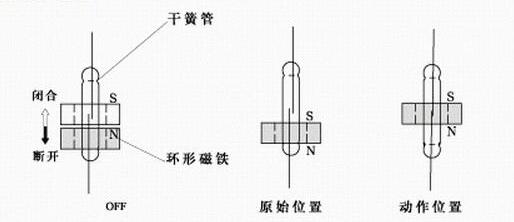

你看这张图片就清楚了。
在密封的非导磁性管内安装有一个或多个干簧管，然后将此管穿过一个或多个中空且内部有环形磁铁的浮球，液体的上升和下降将带动浮球一起上下移动，从而使该非导磁性管内的干簧管产生吸合或断开的动作，从而输出一个开关信号(如上图所示)

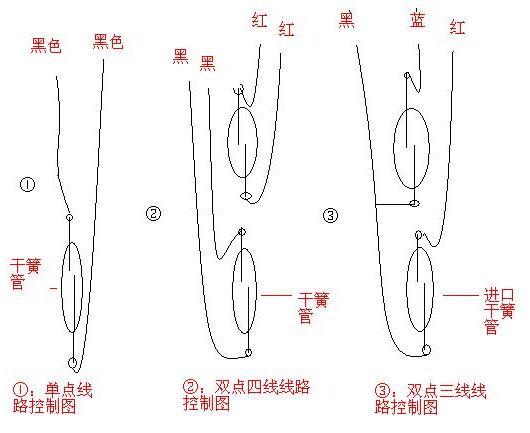

开关内部接线图：上面已经给大家说过浮球液位开关的组成部分及基本的工作原理，那内部接线图到底是怎样的呢?这个其实要根据你所确定的液位动作点的数量来定，当然这里是根据干簧管式浮球液位开关来定的，具体同样看图：

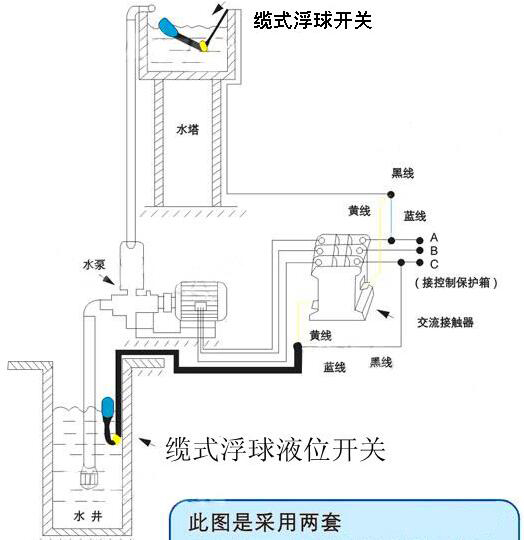

浮球液位开关外部接线图：外部接线图大部分都是与缆式浮球开关有关，因为干簧管式的浮球开关基本上都是使用于小型设备上，而其中都配备了电路板，所以这里展现的也与这个无关，具体同样看图：
|
