二线制超声波液位计安装方法
发布时间：2021-06-16 01:47:46 点击次数：2409次

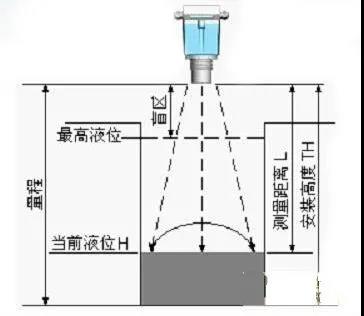

一、工作原理
从探测器发出的超声波经过物料表面的反射由接收器接收后，把从发射波到回波所用的时间差换算成探测器与物料直接的距离，即得到物料物位的高度。

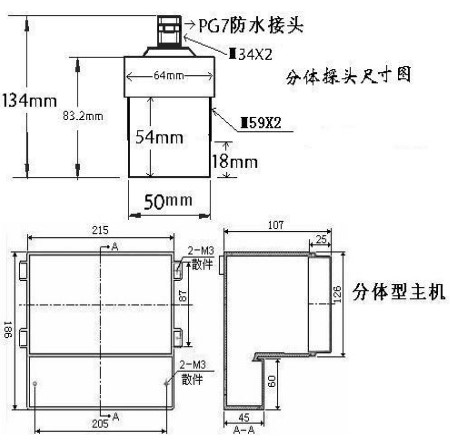

二、仪表尺寸图如下：
注：仪表尺寸会根据型号的不同而有所改变，若有不同会预先告知。
三、仪表安装方式
支架安装：在被测液体上方水平固定L型支架，用螺丝将液位仪固定在支架上。
法兰安装：安装时，先将法兰固定在铁板或盲板上，然后将仪表固定在法兰上。
四、安装用遵循的原则
1.探头发射面到*低液位之间的距离应小于液位计的量程。
2.探头发射面到*高液位之间的距离应大于液位计的盲区。
3.探头发射面与被测液面保持平行，这样声波就会垂直发射到被测液面，以保证*大的能量返回，保证测量精度。
五、二线制超声波液位计安装注意事项
1.探头的下方应尽量避开进、出料口等液位有剧烈波动的位置。
2.一般采用法兰或螺纹安装，不建议吊装，吊装易受风的影响，使液位计产生晃动，影响测量精度。
3.探头安装位置应与器壁保持一定距离。
4.超声波波束所辐射范围内不能有障碍物，安装时应尽量避开池内或容器内设施没扶梯、管路、搅拌器等。
5.不要再同一个容器里安装多个二线制超声波液位计。
6.安装地点应尽可能远离易产生强烈电磁干扰的设备。
7.对于顶部为拱形的容器，安装时应偏离罐顶中心位置，以免形成多次反射回波。
8.顶部为平面的锥形容器，应尽可能安装在顶部中心。
9.应尽量避免安装在液面容易堆积泡沫、有漂浮物或剧烈波动的地方。必要时可加装导波管。
10.尽量不要再有水蒸气的场合安装。
11.安装位置应避免强烈震动。
12.露天安装时应加装防护罩。
|
