超声波液位计怎么设置及调试说明
发布时间：2021-02-18 09:32:44 点击次数：4401次
超声波液位计仪表调试说明
仪表出厂时各项指标经过严格测试，用户只需在现场进行简单设置即可满足现场测量条件。
4.1仪表界面显示说明：
1）仪表上电后，液晶显示软件版本。
2）初始化仪表的各项参数。
3）换能器（探头）的频率。
4）仪表的量程表示仪表盲区为0.5米，量程为3米，察看仪表安装是否符合要求。
5）搜索液位中PW和ZY数字快速变化 。
6）当搜索到液位后，液晶显示如图，表示液位为2.15m。
4.2键盘说明：
键盘由4个键组成，按击按键，仪表进入参数设置状态。键盘介绍如下：
【Mode】：模式键。在仪表正常工作时，按点击该键可进入参数设置菜单；在菜单中，按点击该键，则可退出本级菜单，退回到上一级菜单。
【▲】：上翻键和加法键。在菜单中，该键做上翻键用；在更改数据时，该键做加法键用。
【▼】：下翻键和减法键。在菜单中，该键做下翻键用；在更改数据时，该键做减法键用。
【OK】：确认键和移位键。在菜单中，该键做确认键用；在更改数据时做后移键用。
输入参数时，闪动的数字为当前可更改的数字。按击▲/▼键闪动的数字会增/减，按击OK键闪动光标会移到下一数字上。当闪动光标在*后一个数字上时，按击OK键，闪动的光标会跳到*一个数字上去。
4.3菜单说明

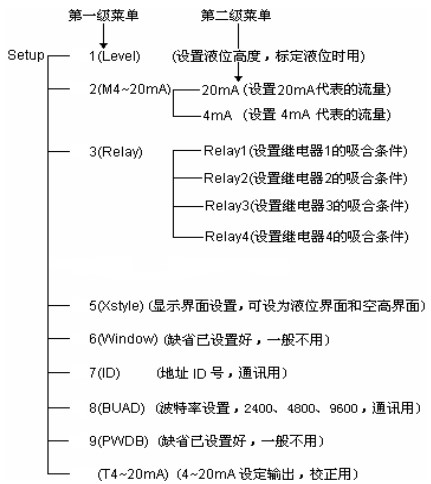

菜单结构如下，共分二级菜单，按击【OK】键进入下级菜单，按击【Mode】键返回上级菜单
4.4 参数的设置
4.4.1仪表标定的步骤
1）仪表上电，仪表进入测量，液晶显示液位数值，如右图，而实测液位为3.320m，下面介绍标定方法。
2）按按击Mode键，仪表即可进入参数设置菜单，*先进入的就是P01(Level)液位标定菜单。
3）按击OK键，进入液位标定输入界面，输入实测液位数值3.320m，如右图，设好后按击Mode键退回Level菜单。
4）再按击Mode键显示如右图所示，点Mode键回到参数设置菜单，按击OK键退出参数设置菜单。
5）仪表显示实测液位，此后仪表的读数将正确反映现场实际液位。
4.4.2 参数4～20mA设置
1）在仪表正常工作时按击Mode键进入参数设置菜单后按击▼键选择P02(4～20mA)设置菜单，如右图。
2） 20mA设置
a） 按击OK键，进入20mA参数设置菜单，液晶显示如右图。
b） 按击OK键，进入20mA数值输入界面，输入数值，如右图，表示液位到5m时输出20mA，设好后按击Mode键退出。
3） 4mA设置
在20mA参数设置菜单按击▼键进入4mA参数设置菜单，按击OK键进入设置，方法同上。
4.4.3 继电器参数设置
1） 在仪表正常工作时按击Mode键进入参数设置菜单后按击▼键选择到P03(Relay)继电器设置菜单，如右图所示。
2） 按击OK键，进入继电器1设置菜单，如右图所示。
3） 按击▼键可选择其它继电器，点OK键进入继电器1设置界面，如右图，界面中的公式表示继电器1
在液位大于4m并且小于8m时闭合。界面里的 < 和 >符号位置可以选择“<” 和“ >”两种符号，&符号位置可以选择“&”、“|”、“N”、“∧”四种符号。更改时按击OK键使所需修改符号闪动，按击▲键或▼键选择所需符号，数字修改同前。
符号含义：
<：小于符号
>：大于符号
&：与，表示两个条件都需满足；
| ：或，表示满足两个条件之一即可；
N：只有前一个条件，后一个不显示；
∧：前一条件为继电器吸合条件（一般用于开泵），后一条件为继电器打开条件（一般用于停泵），主要用于排水井和进水井控制。
4）若将继电器设置如右图，表示继电器在液位小于1m时闭合，若将“<” 符号更改为“ >”符号，则表示继电器在液位大于1m时闭合。
若将继电器设置如右图，表示继电器在液位小于1m或者大于9m时闭合。
5）还有一种逻辑比较复杂，例如排水井，当水位涨到8m时需开泵排水，将水排到2m时停泵，此逻辑设置如下：>08.00∧<02.00，如右图。此时即表示水位大于8m开泵，水位小于2m停泵。
若是进水井，例如当水位降到1m时需开泵进水，水位进到6m时停泵，此逻辑设置如下：<01.00∧>06.00，如右图。
6）设置好继电器1参数后点Mode键退回Relay继电器设置菜单，按击▼键选择需要设置的其他继电器：例如右图，表示设置继电器2。按击OK键进入设置，方法同上。
4.4.4 换能器高度设置
P04(TH)菜单在已用Level菜单设置好液位情况下不用设置，可以参看此时的换能器高度。
4.4.5 显示模式设置
P05(Xstyle)菜单可以设置显示模式，其中
1、Level选项在液晶上显示液位和继电器状态。
2、AirH选项在液晶上显示空间距离和温度。
3、LevelT选项在液晶上显示液位和温度，按击OK键选择。
4.4.6 Window菜单
P06(Window)菜单出厂时已设置好，一般不用更改。
4.4.7 地址ID号设置
P07(ID)菜单通讯时用，特别是多机通讯时，缺省为01。
4.4.8 波特率设置
P08(BUAD)菜单通讯用，有2400、4800、9600三种选择，点OK键确认，缺省4800。
4.4.9 PWDB设置
P09(PWDB)菜单出厂时已设置好，一般不用更改。
4.4.10 4～20mA设定输出
P10(T4~20mA)菜单按击OK键进入后所显示数值即为输出电流值，可用▲键或▼键选择不同电流输出，可作为现场验证或和控制室电流输入设备相互校正用。
|
